一、使用說明前言

　　該設備申請了(le)17項國(guo)家(jia)專  利保護！

　　使用說明(ming)書意在使您(nin)更(geng)(geng)為(wei)便利的了解本機器設備性能(neng)，更(geng)(geng)好更(geng)(geng)安全的使用該設備。

　　使用說(shuo)明書包含有關保證機械設備安全和(he)使用過(guo)程中(zhong)如何提高(gao)設備的可靠性(xing)。閱讀(du)本說(shuo)明書以避免發生危(wei)險，減少維修成(cheng)本和(he)延長使用壽命。

　　使(shi)用說明(ming)應(ying)常備于機(ji)器設備所在地，以(yi)便隨時查(cha)閱(yue)。

　　與此設備(bei)相關的工作(zuo)人員(yuan)應當詳細閱讀使(shi)用說(shuo)明書，例如(ru)；操作(zuo)、維修、檢(jian)測(ce)、保養、以及運輸該設備(bei)的人員(yuan)。

　　使用設(she)備時除國家規定的設(she)備現場防止事故的要(yao)求(qiu)之外，還(huan)應遵守其他經認可的生產安全及專業技術規定。

　　二、設備的簡要介紹

　　SYT-FYBS機型采用吊掛式超能方形搖擺篩結構。用戶在使用過(guo)程中可(ke)以在一定范圍內通(tong)過(guo)增減(jian)主軸轉速和激振力(li)的(de)大小完(wan)成不同物(wu)料的(de)篩(shai)分(fen)需求(qiu)。本篩(shai)機(ji)采(cai)用全封閉結構，網(wang)架及(ji)裝(zhuang)(zhuang)網(wang)方(fang)式采(cai)取獨(du)特的(de)創(chuang)新(xin)設(she)計(ji)，安裝(zhuang)(zhuang)十(shi)分(fen)方(fang)便。通(tong)常為10層(ceng)(ceng)設(she)計(ji)，可(ke)以一次性篩(shai)分(fen)出十(shi)個等級，也(ye)可(ke)以設(she)計(ji)為5層(ceng)(ceng)+5層(ceng)(ceng)相當于(yu)2臺篩(shai)機(ji)，還可(ke)以設(she)計(ji)為2層(ceng)(ceng)+2層(ceng)(ceng)+2層(ceng)(ceng)+2層(ceng)(ceng)相當于(yu)4臺篩(shai)機(ji)。

　　SYT-BWS機型采用了許多的蕞新工藝和標準化設計方案，可結合生產情況，以及不同客戶需求達到多種組合模式。同時設計理念還考慮到運輸的便利及安全性，結合運輸車輛設計了該設備的外形尺寸。防塵蓋及激振器傳力(li)盤均(jun)采(cai)用大型壓(ya)力(li)機一次沖壓(ya)成型，即增加了(le)強(qiang)度又減輕了(le)設備重(zhong)量，板(ban)材全(quan)部(bu)采(cai)用優質冷軋板(ban)制作，在(zai)力(li)學(xue)設計方面更(geng)加獨特，達到真(zhen)正高效節能(neng)的設計理念。

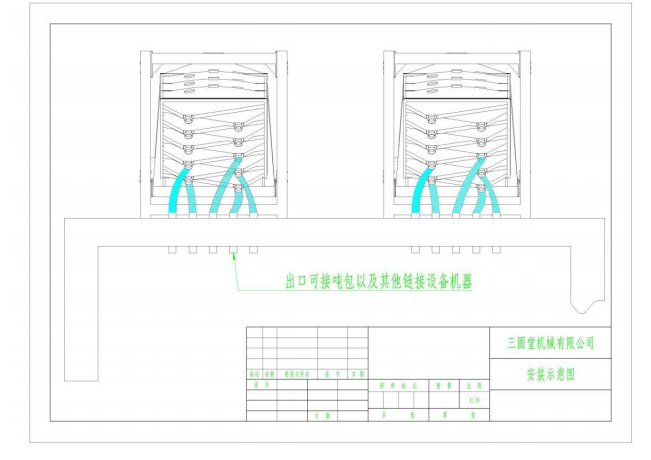

　　三、現場安裝示意圖

　　　四、設備技術數據

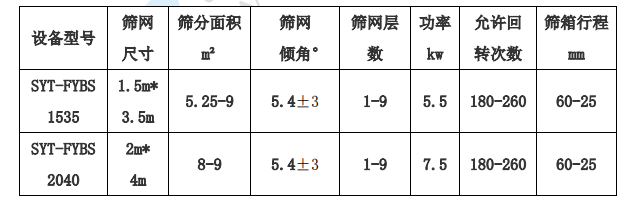

　　外(wai)形示意圖及(ji)技(ji)術參(can)數表（吊掛(gua)式）

　　警：應按照(zhao)電(dian)機型號(hao)銘牌上所標(biao)的(de)參數進行通電(dian)。

　　噪音(yin)情況離機器(qi)表面(mian)1米遠蕞(zui)高聲壓等級測(ce)量值為(wei)：70分(fen)貝(bei)此測(ce)量是在機器(qi)無篩中物狀態下進(jin)行(xing)的(de)(de)。在指定(ding)的(de)(de)分(fen)篩程(cheng)序中所產生的(de)(de)噪音(yin)在對(dui)聲壓等級不利的(de)(de)條件下可(ke)以略微提高。

　　五、設備構造與性能

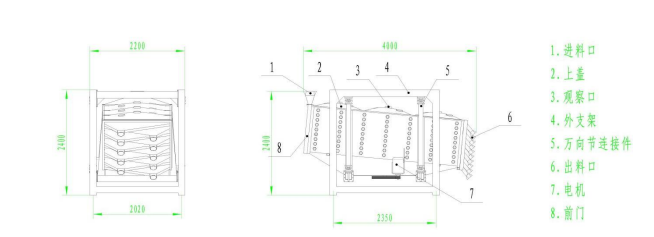

　　SYT-FYBS-1535型吊掛式搖擺篩結構(gou)

　　六、基本的安全說明

　　該機(ji)器(qi)設備在技術上(shang)處于完好狀(zhuang)態，按(an)照功(gong)能使用，嚴格按(an)照使用說明(ming)操作的(de)情況下(xia)方允許使用，特別(bie)是出現可能對安(an)全造成損害的(de)故障應即刻予以修復！如私自修改機(ji)器(qi)，生產(chan)者將對由此(ci)發生的(de)損失不負任(ren)何責(ze)任(ren)。

　　按(an)照(zhao)設備的使用功(gong)能，亦指按(an)照(zhao)使用說(shuo)明(ming)中的規定操作，并遵守(shou)檢(jian)查保養(yang)條件。

　　應該遵守所有(you)與防止事(shi)故及環境保護相關的法(fa)律或(huo)其他規定中的要求，以作為本使用說明的補充！

　   操作該(gai)機(ji)器設備的(de)人員必須在工作開始前閱讀本使用說明(ming)(ming)，特(te)別是說明(ming)(ming)中(zhong)有(you)關安全保護的(de)部分。

　　應當注意設備的安全提(ti)(ti)示和(he)危險提(ti)(ti)示！

　　在進(jin)行保養工作(zuo)中，應保證機器(qi)設備上安全提示(shi)和危險提示(shi)均得到(dao)保留！

　　機(ji)器設備在運轉(zhuan)方(fang)式上與安全保障(zhang)不相匹配時，應當立即停止機(ji)器運轉(zhuan)，并(bing)將故障(zhang)報告報送給負責維護人員！

　　機(ji)器所用(yong)備件必須經過生產(chan)廠家按照技術(shu)標(biao)準驗證后方(fang)可使(shi)用(yong)，如一(yi)直(zhi)使(shi)用(yong)原產(chan)配件，此問題(ti)將得到保障。

　　為了(le)維護工(gong)(gong)作的順利(li)執行，須對車間進行適當的布置和準備。在進行安裝和維修工(gong)(gong)作中(zhong)，例(li)如研磨、焊接等，需明確(que)滅火器存放的位(wei)置！

　　操作(zuo)機器設備(bei)由可(ke)靠的(de)人(ren)員(yuan)執行(xing)，需注意從事該工作(zuo)的(de)最小(xiao)法(fa)定年齡！僅能使(shi)用(yong)經過訓練或培訓的(de)人(ren)員(yuan)進(jin)行(xing)操作(zuo)，操作(zuo)、裝配、保養、

　　維修等工(gong)作崗位應予(yu)明確規定！對(dui)于學(xue)習、見習、培訓(xun)或(huo)者在所(suo)有培訓(xun)框架(jia)內的人員(yuan)，只(zhi)能在有經驗(yan)人員(yuan)的帶領下在機器(qi)旁(pang)工(gong)作！在維修機器(qi)設(she)備(bei)的電(dian)(dian)器(qi)設(she)備(bei)工(gong)作時，由一名專(zhuan)業電(dian)(dian)工(gong)或(huo)者在專(zhuan)業

　　電工的指導下，由經過培訓的人(ren)員(yuan)按照(zhao)電氣技(ji)術(shu)規則進(jin)行操作(zuo)！不(bu)得實施任何(he)可(ke)能(neng)構成危險的工作(zuo)方式！僅(jin)在(zai)設(she)備安全和保(bao)(bao)護(hu)設(she)備完好的狀態下，才(cai)能(neng)運(yun)(yun)轉機器(qi)。對機器(qi)設(she)備進(jin)行外在(zai)故(gu)障(zhang)(zhang)、損(sun)傷檢測。每(mei)月至少檢查一次！如發現故(gu)障(zhang)(zhang)或篩網破(po)損(sun)，立(li)即(ji)停(ting)止(zhi)機器(qi)運(yun)(yun)轉并(bing)及時維修排除故(gu)障(zhang)(zhang)！在(zai)機器(qi)設(she)備發生故(gu)障(zhang)(zhang)時，應(ying)立(li)即(ji)停(ting)止(zhi)機器(qi)運(yun)(yun)轉并(bing)加以保(bao)(bao)護(hu)！故(gu)障(zhang)(zhang)應(ying)當立(li)即(ji)排除！在(zai)機器(qi)設(she)備開機/開始(shi)運(yun)(yun)轉之前，要確定機器(qi)設(she)備運(yun)(yun)轉不(bu)會(hui)對周圍任何(he)人(ren)構成傷害！

　　遵守(shou)在使用說明(ming)中(zhong)列舉的(de)(de)各項調試、保養(yang)、檢查工(gong)作以(yi)及進行工(gong)作的(de)(de)時間，包括(kuo)更換零件(jian)、組件(jian)的(de)(de)說明(ming)！這(zhe)些工(gong)作只能由專(zhuan)業人員進行！

　　操作人員(yuan)在(zai)工(gong)作開始前(qian)，應了解前(qian)班工(gong)作和(he)維修(xiu)的(de)情況！在(zai)運(yun)轉(zhuan)、適應生產(chan)、轉(zhuan)換或者安全(quan)調試，保(bao)養(yang)和(he)維修(xiu)有(you)(you)關的(de)所有(you)(you)工(gong)作中，應嚴格按照使用說明(ming)和(he)保(bao)養(yang)工(gong)作說明(ming)的(de)規定進(jin)行(xing)機(ji)！應保(bao)證足夠區域(yu)用于維修(xiu)工(gong)作！當機(ji)器設備在(zai)保(bao)養(yang)、維修(xiu)工(gong)作時應完全(quan)斷(duan)電，必須保(bao)證設備不意外(wai)通電：在(zai)高(gao)空(kong)中進(jin)行(xing)保(bao)養(yang)工(gong)作，應當佩(pei)戴(dai)防跌落安全(quan)帶！

　　在對機器進行清潔時須注(zhu)意，不要讓加熱(re)的清潔劑(ji)接觸明火(huo)、電等。應切斷(duan)電源，否則(ze)可能觸危險。

　　在(zai)保(bao)養和(he)(he)維修(xiu)工作中(zhong)松開的螺栓連接(jie)必須重新(xin)擰緊！在(zai)裝配、保(bao)養和(he)(he)修(xiu)理(li)(li)過程中(zhong)如有必要拆除安全防護(hu)裝置，必須在(zai)完成保(bao)養、修(xiu)理(li)(li)工作后(hou)，立即(ji)將安全裝置重新(xin)安裝到位(wei)。請認真地(di)對運行及(ji)輔助材科實施(shi)安全、環保(bao)處理(li)(li)！

　　七、特別種類危險的說明

　　1、電氣

　　本設備(bei)設計有電(dian)機綜合保護開關，當供電(dian)線路(lu)出(chu)現(xian)故障(zhang)時應(ying)立(li)即切斷電(dian)源，使(shi)機器設備(bei)停(ting)止運轉！

　　在(zai)對機器和設備零件進行檢查，保養和維修后，應在(zai)無電(dian)壓的情(qing)況下接通。

　　機器(qi)設(she)備的電力裝配應按照規(gui)定(ding)進(jin)(jin)行檢(jian)測(ce)和檢(jian)驗。松脫(tuo)的電纜必須(xu)立(li)即(ji)清除。如必須(xu)在通電的部分進(jin)(jin)行作業，應尋(xun)求第二人的幫助，以便(bian)在發(fa)生突發(fa)狀況時(shi)切斷(duan)應急開關即(ji)主開關。標(biao)有紅白安全警戒線和警告標(biao)志的工(gong)作區域禁止通行。請使用絕緣工(gong)具！

　　2、可以改變(bian)安裝(zhuang)修置(zhi)的機器（經常改變(bian)作業(ye)地點(dian)的機器）在安放工作中，僅允許(xu)使用(yong)具有足夠起重(zhong)能力的吊臂和(he)承重(zhong)系(xi)統！起重(zhong)作業(ye)應(ying)指定指揮者！只有在符(fu)合使用(yong)說明描述(shu)的條件下才能用(yong)吊臂抬起本設(she)備（承重(zhong)結構的受力點(dian)等）！

　　必(bi)須(xu)使(shi)用具有足夠(gou)載重量的運(yun)輸(shu)車輛進行搬運(yun)！安(an)(an)放必(bi)須(xu)可(ke)靠，并且使(shi)用合適的受力點！由(you)于運(yun)輸(shu)而安(an)(an)裝的緊固件在(zai)開機(ji)(ji)(ji)前必(bi)須(xu)拆下，否則會對機(ji)(ji)(ji)器、人員甚至機(ji)(ji)(ji)座框架造(zao)成大的危險或傷(shang)害！即使(shi)機(ji)(ji)(ji)器設備只是(shi)小(xiao)范圍(wei)地變化(hua)作業位(wei)置，也(ye)應拔除所有供電線

　　路！在重(zhong)(zhong)新投入(ru)使用前重(zhong)(zhong)新將其(qi)接入(ru)電源！

　    在重新投入使用時，按(an)照使用說明運行！

　　八、運輸說明

　　搖擺篩應在可交(jiao)付使(shi)用的情(qing)況(kuang)下進行發送。機(ji)(ji)器將由裝載機(ji)(ji)運至安裝地(di)點并借助滑車（手搖絞車）或(huo)起(qi)重機(ji)(ji)放置在地(di)基上。為了防(fang)止撞擊(ji)，最好使(shi)用安全帶和繩(sheng)索。

　　九、電氣安裝

　　在按照(zhao)(zhao)生產狀(zhuang)態(tai)安(an)裝(zhuang)(zhuang)搖(yao)擺(bai)篩時(shi)，應(ying)將其(qi)進料、出(chu)料設備(bei)，傳送帶以及相似設備(bei)的電(dian)源按照(zhao)(zhao)如下程(cheng)序進行安(an)裝(zhuang)(zhuang)；首(shou)先(xian)接(jie)通(tong)出(chu)料設備(bei)，然后是搖(yao)擺(bai)篩，最后才是進料設備(bei)。搖(yao)擺(bai)篩應(ying)當(dang)通(tong)過一個符合標(biao)準的可切(qie)斷的總開關與電(dian)源進行連接(jie)。

　　十、投入使用

　　在第(di)一次接(jie)通(tong)(tong)電動機(ji)電源時(shi)，應先檢查運(yun)輸連(lian)接(jie)板或(huo)連(lian)接(jie)螺栓是否拆除，各緊固件是否牢固，如無異(yi)常則可以通(tong)(tong)電試(shi)機(ji)，電機(ji)旋轉方(fang)向應按標(biao)識。

　　機器不能用手直接轉(zhuan)動(dong)，必須先排除故障，才可(ke)通(tong)電。

　　絕對禁(jin)止機(ji)器在(zai)不安(an)裝(zhuang)防護(hu)罩(zhao)的(de)情況下開始運轉(zhuan)。沒有防護(hu)罩(zhao)，可能導致操(cao)作者(zhe)被運轉(zhuan)中的(de)零件(jian)擠傷或打傷。

　   正常使用每(mei)天開機前(qian)讓設備空轉(zhuan)十分(fen)鐘，停(ting)機前(qian)也空轉(zhuan)十分(fen)鐘，這樣清網(wang)(wang)效果(guo)更好(hao)，篩網(wang)(wang)使用率更高。

　　遇到(dao)比(bi)重較(jiao)重的物料可以添加(jia)配重塊增加(jia)機振力從而達到(dao)篩分質(zhi)量，也可調節箱體角度。

　　十一、篩網更換

　　設備(bei)使用(yong)過程應不(bu)定期檢查(cha)篩(shai)網(wang)有無破(po)損，若發現(xian)篩(shai)網(wang)破(po)損請及時更換(huan)。

　　1、首先停(ting)止設備運轉，打(da)開快卡扳手，拉開前(qian)門查(cha)看是第幾層(ceng)篩(shai)網破損(sun)，松(song)掉箱(xiang)體兩(liang)側篩(shai)網架所對應的螺母(mu)，向內推壓(ya)螺母(mu)和篩(shai)網裝置(zhi)狀態后向外(wai)抽出篩(shai)網架。

　　2、把篩(shai)網(wang)架(jia)放在平(ping)整地面或支(zhi)架(jia)上，松(song)掉篩(shai)網(wang)架(jia)左右兩端螺母(mu)取下勾(gou)網(wang)壓條(tiao)，去(qu)掉篩(shai)網(wang)。

　　3、按照篩(shai)網架尺寸裁剪好(hao)新的篩(shai)網。首先把篩(shai)網放(fang)在勾網壓條，使用螺栓固定（螺栓鎖緊狀態）；左右兩(liang)端同樣成操(cao)作。

　　4、篩網(wang)更(geng)換(huan)完成(cheng)后，把(ba)整個篩網(wang)架(jia)放回箱體，緊固箱體兩側張(zhang)緊螺母把(ba)篩網(wang)架(jia)拉緊，關(guan)上前門扣緊快(kuai)卡(ka)把(ba)手(shou)，即可開機運行。

       應定期檢查篩體兩側的禁錮螺母，防止(zhi)其松動。

　　十二、更換潤滑油脂

　　1.機(ji)器(qi)斷(duan)電(dian)(dian)，把主(zhu)電(dian)(dian)機(ji)電(dian)(dian)源(yuan)盒打(da)開，拍(pai)照(zhao)記(ji)住線(xian)(xian)號，以便加(jia)油完畢后恢復原狀。將三個(ge)端子其(qi)中(zhong)上(shang)(shang)(shang)下(xia)兩個(ge)端子都(dou)解(jie)掉（粗(cu)為進(jin)線(xian)(xian)，細為油泵(beng)線(xian)(xian)），用(yong)(yong)電(dian)(dian)源(yuan)盒上(shang)(shang)(shang)的小螺絲(si)與(yu)接(jie)(jie)線(xian)(xian)柱上(shang)(shang)(shang)的螺母，把上(shang)(shang)(shang)面(mian)的粗(cu)線(xian)(xian)和(he)細線(xian)(xian)對接(jie)(jie)懸空，不與(yu)電(dian)(dian)機(ji)連(lian)接(jie)(jie)。用(yong)(yong)膠(jiao)帶包扎接(jie)(jie)頭，下(xia)端兩個(ge)組(zu)細線(xian)(xian)同樣做法(fa)。中(zhong)間(jian)端子接(jie)(jie)線(xian)(xian)可(ke)以不動(dong)（一方面(mian)形(xing)不成(cheng)回路(lu)，產生不了影(ying)響，另(ling)一方面(mian)上(shang)(shang)(shang)下(xia)線(xian)(xian)錯(cuo)開，不易混淆，以便恢復原狀）。

　　2.機器供電，細濾(lv)下(xia)方放置收集老油(you)的(de)容器，拆下(xia)細濾(lv)，一個人按著電源(yuan)開關不松(song)，油(you)泵電機運(yun)(yun)行而主電機不運(yun)(yun)行。這時，從細濾(lv)油(you)座處即可排完激(ji)振(zhen)器里(li)面的(de)老油(you)，當排完后，松(song)開開關，即可裝上新(xin)的(de)細濾(lv)。

　　3.將油泵左(zuo)側的(de)進油端(duan)(duan)銅(tong)管拆除，注油管與油泵左(zuo)側的(de)進油端(duan)(duan)連接(jie)，更換后即可開始注油。加油量為(wei)2.5L為(wei)最佳。加油完(wan)畢后，油管復位(wei)。機(ji)器斷電(dian)，電(dian)機(ji)接(jie)線復位(wei)。即可供電(dian)運行。油壓(ya)顯示數字10-100均為(wei)正(zheng)常。

　　4.吊掛萬向軸，2-3個月注油(you)一次

　　十三、皮帶張緊

　　應每(mei)季度對三(san)角皮帶(dai)進行檢查，對松(song)弛的三(san)角皮帶(dai)進行張緊，以防(fang)皮帶(dai)打滑。

        新(xin)機開機半月檢(jian)查一次(ci)是(shi)否(fou)松馳，過后每一個(ge)月檢(jian)查一次(ci)。

　　首先斷(duan)電(dian)停止設備運(yun)(yun)轉取(qu)下電(dian)機下面的(de)皮(pi)(pi)帶(dai)安(an)全防護(hu)罩松動壓帶(dai)輪固(gu)(gu)定(ding)板螺栓，向里推擠(ji)壓帶(dai)輪固(gu)(gu)定(ding)板使皮(pi)(pi)帶(dai)張緊(jin)。然后鎖緊(jin)壓帶(dai)輪固(gu)(gu)定(ding)板螺栓，裝上(shang)皮(pi)(pi)帶(dai)安(an)全防護(hu)罩，即(ji)可開機運(yun)(yun)行。（過緊(jin)的(de)皮(pi)(pi)帶(dai)容(rong)易導致過高(gao)的(de)皮(pi)(pi)帶(dai)磨損、發(fa)熱及發(fa)動機轉速過低）

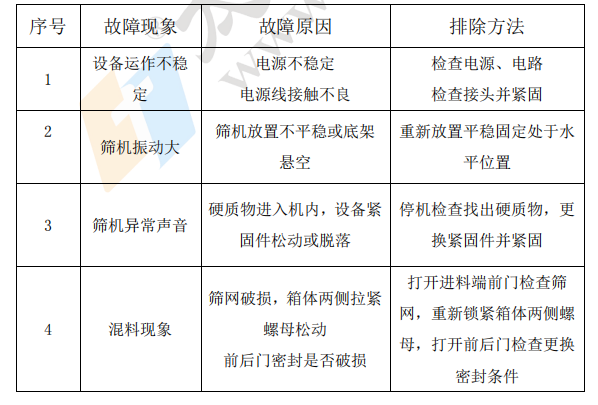

　　十四、常見故障排除法：

　　十五、注意事項因設備特殊定制

     需在設備前方進料口(kou)上方增加拉(la)動裝(zhuang)置(zhi)（如(ru)電葫蘆、導(dao)鏈(lian)等）以方便開關前進料口(kou)門。
